미래 반도체 리소그래피 기술: EUV를 넘어 차세대 가속기(FEL)의 시대로
반도체 기술의 정점이라 불리는 리소그래피(Lithography)는 현재 중대한 전환점에 서 있습니다. 칩의 크기가 원자 단위에 가까워짐에 따라 기존의 방식은 물리학적 한계에 부딪혔고, 이를 해결하기 위해 입자 가속기라는 거대한 과학적 도구가 반도체 공장에 들어오려 하고 있습니다. 이 안내서는 현재의 표준인 EUV 기술과 미래의 대안인 FEL 기술을 비교 분석합니다.
--------------------------------------------------------------------------
1. 기술 전환의 배경: 왜 기존 방식은 한계에 부딪혔는가?
리소그래피는 '실리콘에 그리는 사진술'입니다. 반도체 제조의 핵심인 리소그래피는 미세한 빛을 이용해 실리콘 웨이퍼 위에 회로 패턴을 인쇄하는 과정입니다. 카메라가 필름에 이미지를 남기듯, 리소그래피 장비는 빛을 이용해 나노미터 규모의 트랜지스터를 찍어냅니다.
- 파장(Wavelength)과 패턴의 관계: 빛의 파장은 붓의 굵기와 같습니다. 붓이 굵으면 섬세한 그림을 그릴 수 없듯이, 빛의 파장이 인쇄하려는 패턴보다 크면 정밀한 회로를 그리는 데 한계가 발생합니다.
- 멀티 패터닝(Multi-patterning)의 한계: 기존의 심자외선(DUV, 193nm) 광원은 만들고자 하는 패턴보다 훨씬 굵었습니다. 엔지니어들은 하나의 복잡한 회로를 여러 번 나누어 찍어내는 '멀티 패터닝'이라는 우회로를 선택했지만, 이는 공정 단계를 늘리고 오류 가능성을 높여 비용과 시간을 기하급수적으로 증가시켰습니다.
통찰력 포인트: "왜 빛의 파장이 작아져야 하는가?"에 대한 답은 명확합니다. 더 작은 붓(짧은 파장)이 있어야만 더 작고 정밀한 칩을 더 효율적으로 만들 수 있기 때문입니다.
--------------------------------------------------------------------------
2. 현재의 표준: ASML의 EUV(극자외선) 리소그래피
현재 세계에서 가장 앞선 칩들은 ASML이 독점 공급하는 EUV 리소그래피 장비를 통해 생산됩니다. 하지만 이 기술은 '물리학의 극한'을 활용하는 만큼 상당한 비효율성과 물리학적 난제를 안고 있습니다.

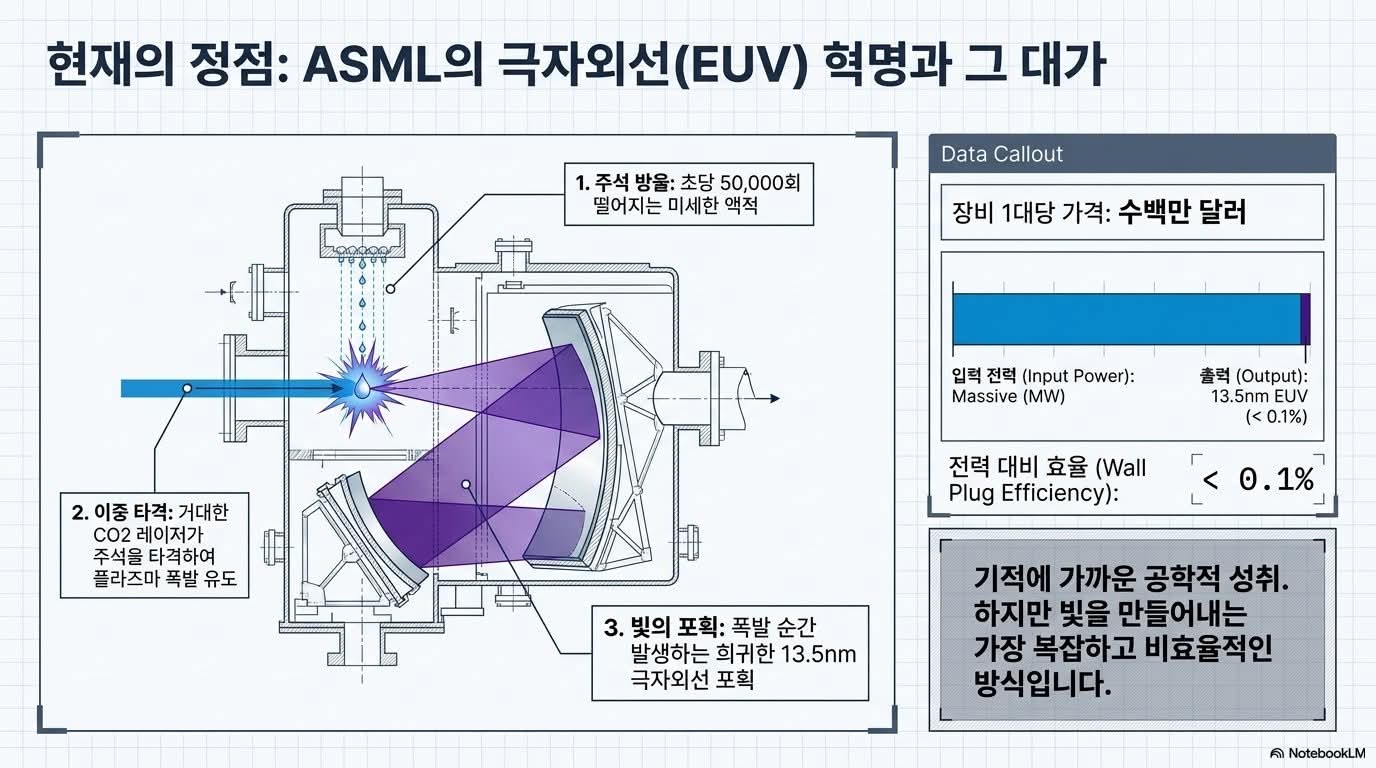

EUV 광원 생성의 3단계:
1. 주석 방울 투하: 진공 챔버 안으로 미세한 용융 주석(Tin) 방울을 초당 5만 번 발사합니다.
2. 1차 레이저 타격: 첫 번째 레이저 펄스가 주석 방울을 때려 형태를 변형(프리펄스)시킵니다.
3. 2차 메인 타격: 거대한 CO2 레이저가 변형된 주석 방울을 정밀하게 타격하여 플라즈마를 형성합니다. 이 짧은 폭발 순간에 13.5nm 파장의 EUV 광이 방출됩니다.
물리학적 한계와 비효율성:
- 극도의 비효율성: 투입된 에너지 대비 실제 웨이퍼에 도달하는 유효 광 에너지는 0.1% 미만입니다.
- 샷 노이즈(Shot Noise)와 확률적 한계: 3nm 이하의 초미세 공정에서는 웨이퍼에 도달하는 광자(Photon)의 수가 충분하지 않아 패턴이 불완전하게 찍히는 확률적 한계(Stochastic limits)에 직면합니다. 이는 마치 스프레이로 미세한 선을 그릴 때 일부 페인트 입자가 목표에 도달하지 못해 선이 끊기는 것과 같은 '통계적 확률'의 문제입니다.
EUV 장비의 특이성 "EUV 광은 공기와 유리를 포함한 거의 모든 물질에 흡수됩니다. 따라서 장비 내부는 반드시 완벽한 진공 상태여야 하며, 빛을 굴절시키는 렌즈 대신 특수 거울 미로를 통해 빛을 반사시켜 웨이퍼에 전달해야 합니다."
--------------------------------------------------------------------------
3. 차세대 게임 체인저: 자유 전자 레이저(FEL)
EUV의 에너지 낭비와 확률적 오류를 극복하기 위해 제안된 것이 바로 입자 가속기 기반의 자유 전자 레이저(Free Electron Laser, FEL)입니다.
원리와 작동 방식: 마이크로번칭(Microbunching) FEL은 원자 속의 전자가 아닌, 빛의 속도에 가깝게 가속된 '자유 전자'를 이용합니다.
- 지그재그 운동: 가속된 전자가 '언듈레이터(Undulators)'라는 자석 구조를 통과할 때 강제로 방향을 바꾸며 지그재그로 움직입니다.
- 빛의 증폭: 입자가 고속에서 방향을 바꿀 때 빛을 방출하는데, 이때 전자들이 동기화되어 일정한 뭉치를 이루는 '마이크로번칭(Microbunching)' 현상이 일어납니다. 이 과정을 통해 방출되는 빛은 단순한 방출을 넘어 비약적으로 강력하고 결맞은(Coherent) 에너지를 갖게 됩니다.
미래 공정에서의 핵심 장점:
- 가변성(Tunability): 전자 빔과 자석 구조를 조절하여 13.5nm뿐만 아니라 6nm, 심지어 1nm 이하의 X선 영역까지 파장을 자유롭게 바꿀 수 있습니다.

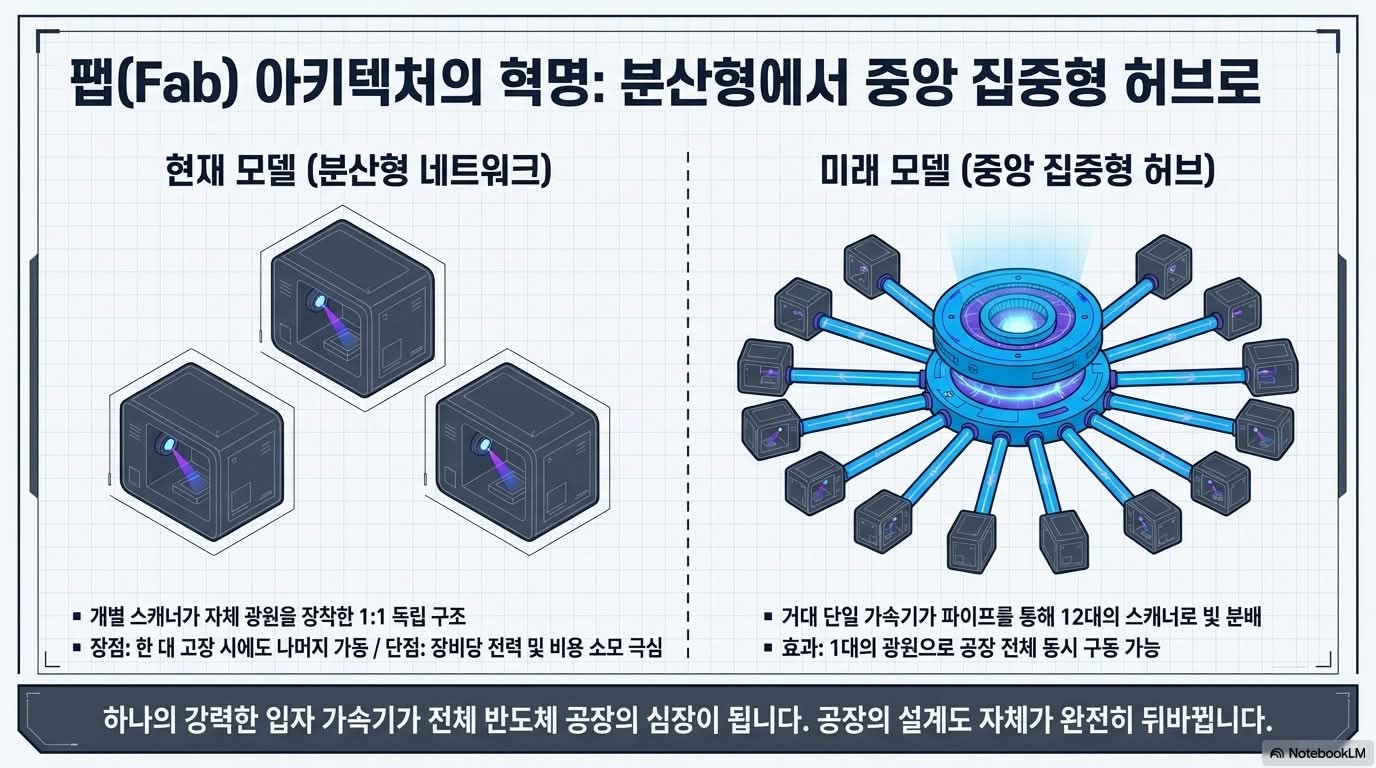

- 압도적 고출력과 경제성: 단 하나의 강력한 FEL 가속기는 최대 12대의 스캐너에 동시에 빛을 공급할 수 있는 출력을 가집니다. 이는 공장 전체의 아키텍처를 바꾸는 경제적 혁신입니다.
--------------------------------------------------------------------------
4. 기술 비교 요약: 기존 EUV vs. 가속기 기반 FEL
비교 항목 현재 EUV (ASML 방식) 차세대 FEL (가속기 방식)
광원 생성 방식 주석 방울 플라즈마 폭발 전자 가속 및 마이크로번칭 유도
에너지 효율 0.1% 미만 (극히 낮음) 에너지 회수 시스템 적용 시 상대적 고효율
파장 조절 능력 13.5nm (고정) 가변적 (X선 영역까지 확장 가능)
광원 출력 100W ~ 500W 수준 수 킬로와트(kW) ~ 10kW급 가능
인프라 구조 개별 장비 독립형 (1기당 1광원) 중앙 집중형 (1광원 → 다수 스캐너 공급)
상용화/신뢰성 실제 양산 현장 가동 중 (Proven) 실험실 단계 및 초기 프로토타입 연구 중
--------------------------------------------------------------------------
5. 글로벌 3대 전략 분석: 미국, 일본, 중국의 서로 다른 길
FEL 기술을 선점하기 위한 국가별 전략은 각자의 기술적 지향점과 국가적 전략에 따라 명확히 구분됩니다.

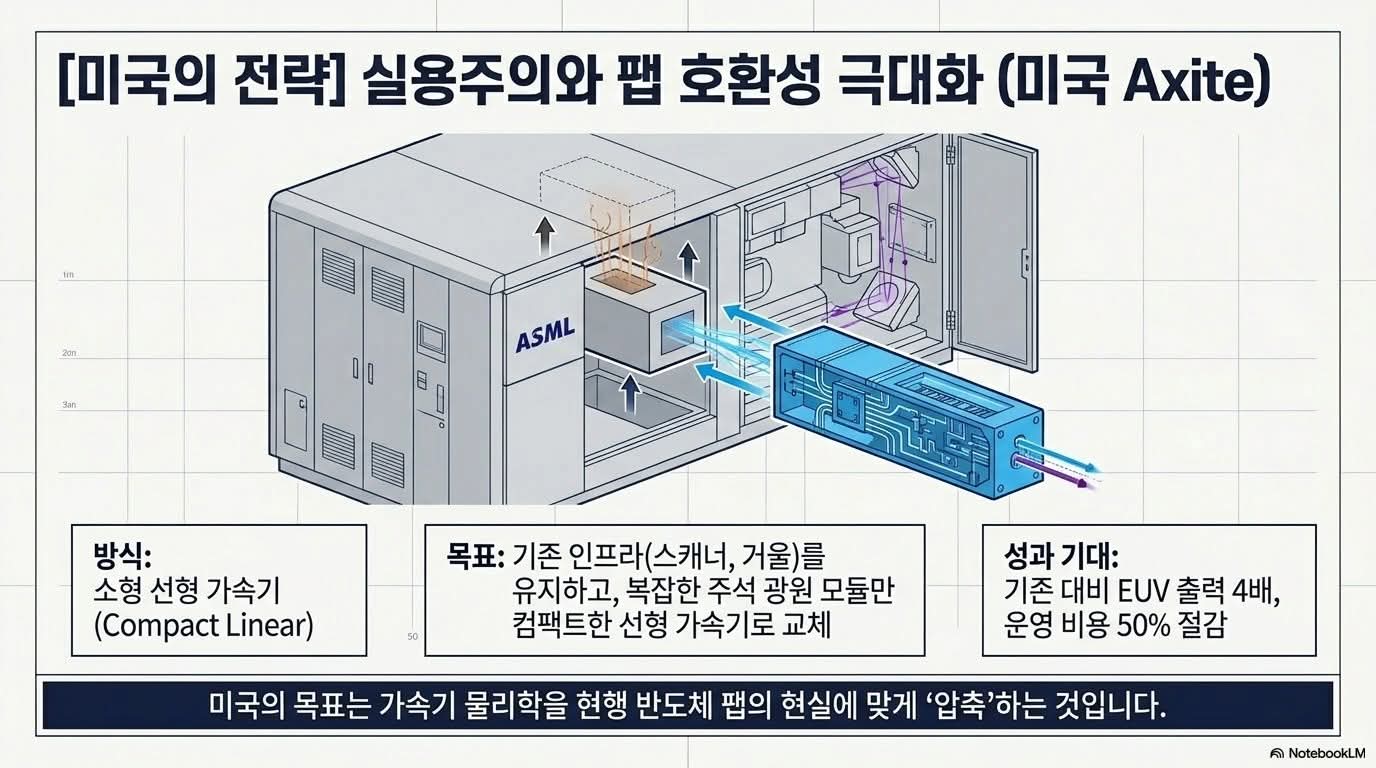

1. 미국 (Xlight): 컴팩트화(Shrink)와 효율성
- 기존 팹(Fab) 인프라를 유지하며 광원만 교체하는 전략입니다. 기존 시스템 대비 4배의 출력 향상과 50%의 운영 비용 절감을 목표로 가속기 기술의 상업적 소형화에 집중합니다.
2. 일본 (KEK): 에너지 회수 선형 가속기(ERL)
- '에너지 효율'에 사활을 거는 일본은 전자가 방출한 에너지를 다시 회수해 재사용하는 회생 제동 방식(ERL)을 핵심으로 삼습니다. 이를 통해 ASML 장비의 수십 배에 달하는 10kW급 초고출력 달성을 지향합니다.
3. 중국 (SSMB): 전략적 우회를 위한 거대 인프라
- 미국의 수출 규제로 ASML 장비 도입이 차단된 중국에게 FEL은 전략적 필연성(Strategic Necessity)입니다. 약 150m 규모의 거대 저장 링(Storage Ring)을 구축하는 스테디 스테이트 마이크로번칭(SSMB) 기술을 통해 서방의 규제를 우회하고 독자적인 초거대 반도체 제조 생태계를 구축하려 합니다.
--------------------------------------------------------------------------
6. 결론: 더 작은 칩을 만들기 위한 더 거대한 도전

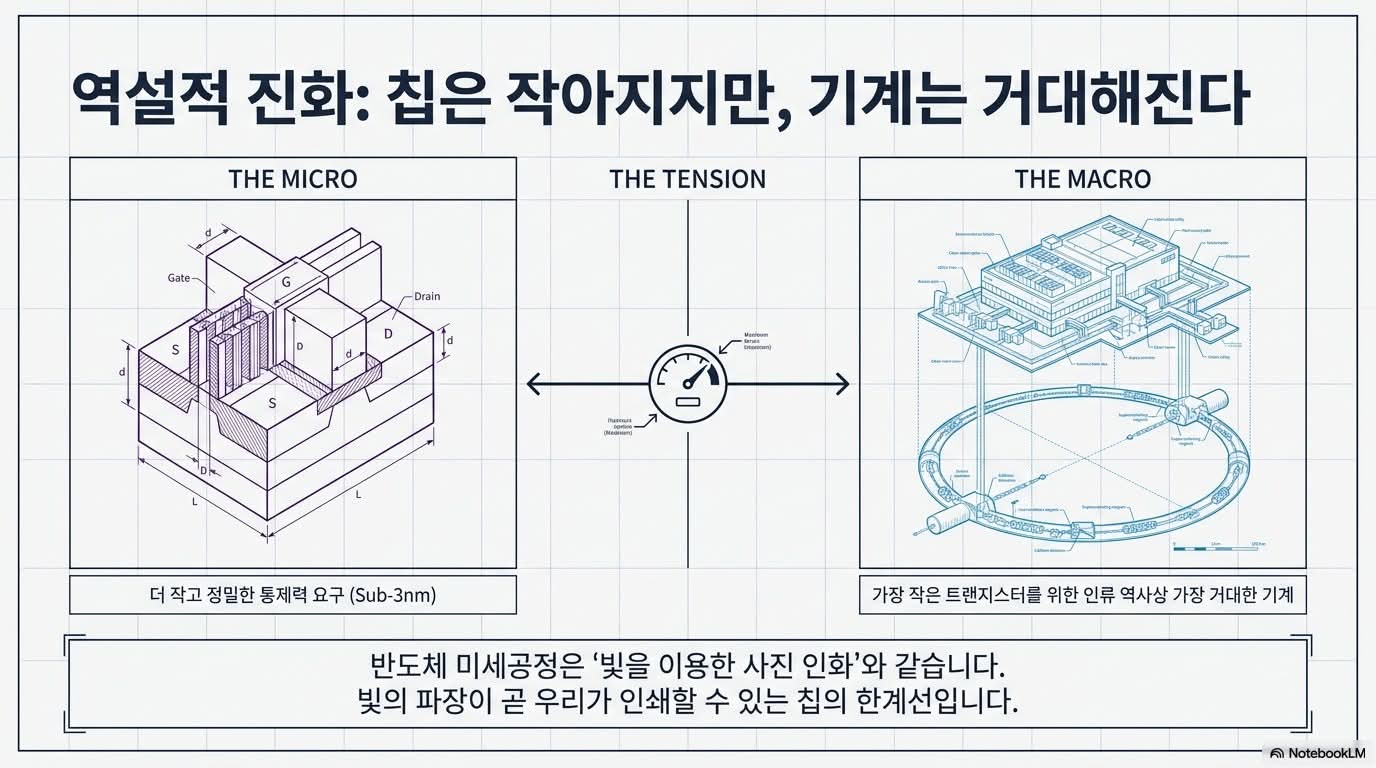

반도체 산업은 지금 "칩은 작아지는데, 이를 만드는 기계는 거대해지는 역설"에 직면해 있습니다. 3nm 이하의 한계 공정에서 발생하는 샷 노이즈(Shot Noise)와 낮은 에너지 효율은 결국 ASML의 독점 체제 너머를 바라보게 합니다.
현재 ASML이 시장을 지배하는 이유는 단순히 기술이 우수해서가 아니라, '새벽 3시 공장에서도 멈추지 않고 가동되는 산업적 신뢰성'을 확보했기 때문입니다. FEL 기술이 미래의 필수 대안으로 자리 잡기 위해서는 입자 가속기의 정밀함을 반도체 공장의 24시간 가동 신뢰성으로 치환하는 과정이 핵심이 될 것입니다.
결국 미래의 반도체 경쟁은 단순히 회로를 그리는 능력이 아니라, '거대 가속기를 활용해 누가 가장 정밀하고 경제적으로 빛을 제어하느냐'라는 거대 인프라의 싸움이 될 것입니다.
출처 https://youtu.be/LmgzT141qDw
